DMUX-SE – Multiplexador ISDB-Tb de Nova Geração

Equipamento multiplexador para estações transmissoras de Televisão Digital Terrestre compatível com os padrões MPEG e ISDB-Tb. Preparado para operar tanto em redes MFN quanto SFN.

O DMUX-SE representa uma nova geração dentro da linha de multiplexadores VideoSwitch, combinando a simplicidade operacional do DMUX-510 com capacidades de expansão herdadas do DMUX-3100, tudo sobre uma nova plataforma de hardware maiscompacta, eficiente e preparada para futuras ampliações.

A configuração e o monitoramento são realizados através de uma interface WEB moderna e intuitiva, com sistema de controle de usuários, registro de alarmes e suporte SNMP.

O DMUX-SE incorpora um sistema integrado para geração, edição e gerenciamento de tabelas PSI e SI, permitindo configurar e armazenar tabelas diretamente pela interface WEB do equipamento, sem necessidade de aplicações externas. Além disso, realiza remultiplexação ISDB-Tb completa e permite gerar saídas BTS sobre ASI ou IP, tanto Unicast quanto Multicast, incluindo opcionalmente geração de BTS comprimido.

Possui interfaces ASI e IP configuráveis como ativas ou redundantes, entradas e saídas de 10MHz e 1PPS para sincronização SFN e, opcionalmente, pode incorporar receptor GPS integrado.

Principais Características

Multiplexador ISDB-Tb compatível com os padrões MPEG e ISDB-Tb

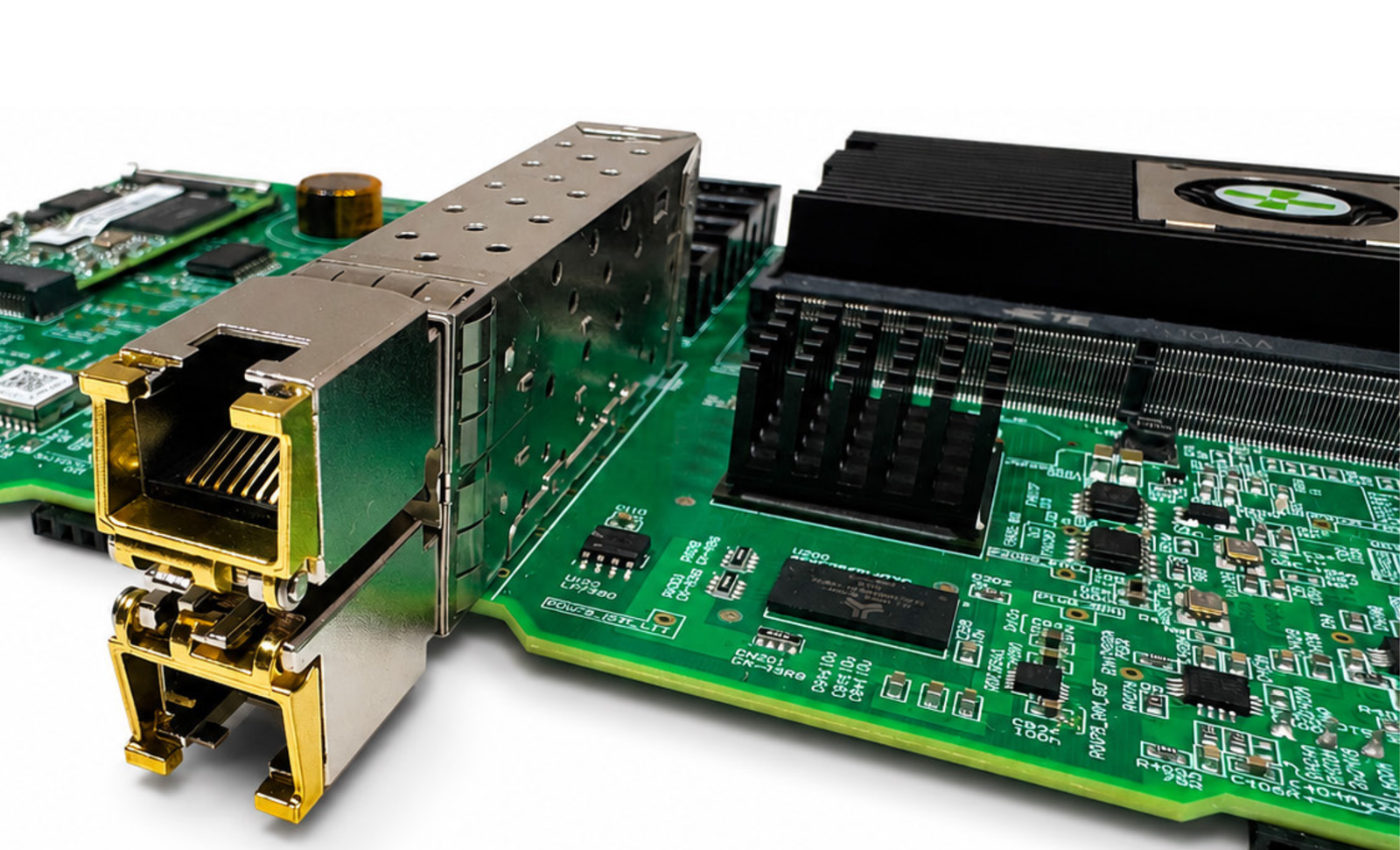

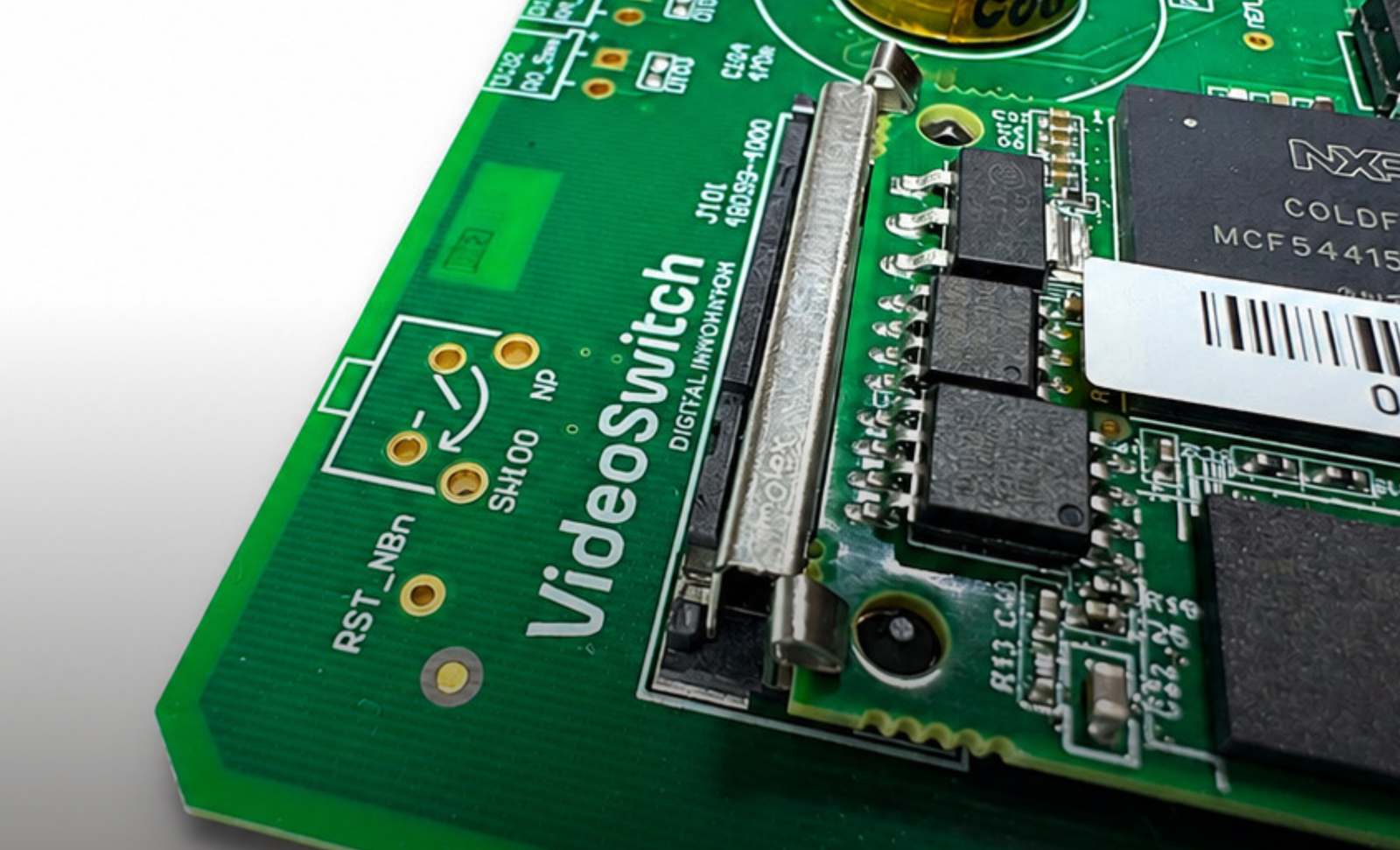

Nova plataforma integrada FPGA/Microprocessador, não baseada em PC
Geração de BTS conforme ARIB STD-B31, ARIB TR-B14 e ABNT NBR 15601/15608
Edição manual e automática de PMT permitindo inserção de Closed Caption, OAD, Ginga, etc.
Interfaces Ethernet independentes para Vídeo e Controle
Até 248 entradas TS sobre IP e até 8 entradas ASI
Múltiplas saídas BTS e BTS comprimido
Limitação de Bit Rate por Entrada e Serviço
Redundância automática por Entrada e Serviço
Acionamento manual ou automático de EWBS e Superimpose via EWDT
Sincronização para redes SFN
Suporte para EPG, Closed Caption, Carrossel de Dados e Ginga (DTV Play)
Configuração, monitoramento e controle via Web e SNMP
Licenciamento por software para ampliação de
funcionalidades

Especificações Técnicas

FUNÇÕES
- Multiplexação de até 32 Serviços e 25 PIDs por serviço
- Remapeamento de PIDs, Serviços e Transport Streams
- Edição manual e automática de PMT
- Geração de BTS conforme ARIB STD-B31, ARIB TR-B14, ABNT NBR 15601 e ABNT NBR 15608
- Geração, edição e retransmissão de tabelas PSI e SI (PAT, PMT, NIT, SDT, TOT, BIT)
- Correção e re-stamping automático de PCRs
- Redundância automática de entradas e serviços (L)
- Edição automática de EIT para correção de Service ID (L)
- Sincronização para redes SFN (L)
- Limitador de Bitrate por Entrada e Serviço (L)
- Sinalização EWBS e Superimpose com ativação manual ou automática via EWDT (L)
- Geração de BTS comprimido (L)
- Opcional: GPS integrado para geração de referências 10MHz e 1PPS [G]

ENTRADAS DE DADOS
- 1 ou 2 interfaces IP SFP Gigabit Ethernet (L)
- Até 248 entradas SPTS/MPTS sobre UDP/IP Unicast/Multicast
- 4 entradas ASI padrão
- Opcional: expansão para 8 entradas ASI [8A]
- Suporte para pacotes TS de 188 e 204 bytes

SAÍDAS DE DADOS
- 5 saídas físicas ASI/BTS
- Saídas BTS redundantes Main e Backup
- Saída dedicada de monitoramento
- BTS sobre IP Unicast e Multicast
- Suporte opcional para BTS comprimido (L)

REFERÊNCIAS
- Entrada e saída de 10MHz e 1PPS
- Oscilador interno de alta precisão com Hold Over
- Opcional: Receptor GPS integrado [G]

CONTROLE
- Administração via interface WEB amigável e intuitiva
- Controle de usuários e acesso restrito
- Registro de alarmes e eventos
- Exportação e importação de configurações
- Atualização remota de Firmware via interface WEB
- Monitoramento e controle via SNMP (L)
- Porta USB-C para manutenção e serviço

GERAL
- 1 UR 19" x 122mm (profundidade) – Fonte interna fixa
- Opcional: Duas fontes redundantes com entradas de alimentação independentes [2FNT]
- Consumo máximo: 15W (dependendo dos opcionais)
- Peso máximo: 1,7Kg
